GEOSURVEY olarak maden ve endüstriyel projelerin çevreyle barışık işler yapmasına katkı sağlıyoruz. Çevresel kirlenmeyi önleyecek teknolojileri, doğal yaşamın devamı ve kalitesinin sağlanması adına hizmete dönüştürüyoruz. Çalışmalarımızı bu bilinçle yürütüyor, uzman teknik personellerimiz, yüksek teknolojili ve sertifikasyonlu ekipmanlarımız ile çevreye atık karışmaması amacıyla yapılmış olan uygulamaların son kontrol ve denetimlerini yaparak sızdırmazlığını belgelendiriyoruz. Akılcı, hızlı ve ekonomik çözümleri sunarak, geosentetik ürünlerin projelerinize sağladığı performansı bir adım daha ileriye taşıyoruz.
Teknolojik gelişmeleri yakından takip edip, son teknolojileri kullanarak gelecek nesillere yaşanılabilir bir çevre sunmaya katkıda bulunmak.
Uzman kadromuz ve ileri teknolojiyi bütünleştirerek beklentilerinize en üst seviyede karşılık vermek.
American Society for Testing and Materials standartlarına cevap verecek şekilde, süpervizörlük hizmetlerimizde uluslararası akreditasyon ve kalibrasyona sahip sertifikalı uzman personel ve ekipmanlarımızla, projelerinizin her aşamasında kaliteden ödün vermeden işin teslimine kadar eksiksiz hizmet vermekteyiz.
Geosentetiklerle ilgili her türlü teknik konuda süpervizörlük ve ekspertizin yanı sıra, tamamlanmış olan geomembran katmanı üzerinde liner integrity test yöntemiyle sistemin bütünlüğünün kontrol edilmesi, süpervizyon ve kalite kontrol testlerinin yerinde gerçekleştirilmesi hizmetlerini vermekteyiz.
Bu yöntem ASTM D7953 (American Society for Testing and Materials) standardına göre, geomembran uygulaması tamamlanmış sahaların bütünlüğünü ve hasarsızlığını kontrol eder. Değişen yönetmeliklerle birlikte, kapsamı genişleyen sızdırmazlık sistemlerinin kalite kontrolünün sağlayarak, sistemdeki herhangi bir hasar, kusur ve ya hata varsa bunların tespitini kolay ve hızlı bir şekilde yapar.
Ark Test Yöntemi: Test, ASTM D7953 standardına göre geomembran yüzeyindeki 1mm çapındaki tüm delikleri tespit etmektedir, ancak yapılan çalışmalar 1mm’den daha küçük hasarların da test edilebildiğini göstermiştir.
Yüksek voltajlı bir güç kaynağının, teknisyenin rahatça kullanabileceği bir düzeneğe takılan sonda vasıtasıyla geomembran yüzeyine akım göndermesi esasına göre uygulanır. Geomembran yüzeyinde yapılan tarama ile akım sürekli olarak yüzeye aktarılır. Geomembranda bulunan herhangi bir düzensizlik (delik, yırtık, incelme vb.) durumunda, akımın geomembranı aşarak altta bulunan iletken tabaka ile ark yapmasıyla sonuçlanır. GEOSURVEY, tarama yapılan geomembran yüzeylerini ve tespit edilen tüm hasarları, tamirat ekibine yazılı form ve şablon vasıtasıyla rapor etmektedir.
Ark Testi Yönteminin Avantajları:
Aktarılan Sorumluluk: GEOSURVEY, geomembran uygulamaları aşamasında rutin test yöntemlerinin dışında alanın bütünlüğünün kontrolü için mesuliyeti üstlenir ve buna göre bir sertifika düzenler. Yapılan inceleme ile genellikle siyah renkte kullanılan geomembran üzerinde, kontrolü imkansız bir hale gelen olası hasarların tespiti sorunsuz bir şekilde sağlanır.
Düşük Maliyet: Ark (Integrity) testinin maliyeti ile geomembran üzerinde var olması muhtemel hasarların yol açabileceği sızıntılar sebebiyle oluşacak problemlerin ve bu problemlerin onarılması maliyetleri karşılaştırıldığında, maliyeti oldukça düşüktür.
Pratiktir ve Kurulum Gerektirmez: Bu yöntem kalıcı bir saha kurulumu gerektirmez, geomembran uygulamasından sonra herhangi bir hasarın kalmadığından emin olmak ve kaliteyi kontrol etmek için çok hızlı ve güvenilir bir yöntemdir
İş Hızı: Bir teknisyen günde ortalama 6.000 m2’lik uygulamanın kontrolünü yapabilir. Test süresi, proje gereklerine ve saha koşullarına göre kolaylıkla artırılır yada azaltılır.
DİPOL TEST NEDİR?
Geosentetik kaplama sistemlerinin bütünlüğünü korumak; atık depolama tesisleri ya da heap leach alanları için kritik öneme sahiptir. ASTM D7007 standardına uygun ekipmanlar ile uygulanan Dipol Test; doğal malzemeler (kil, kum, çakıl, vb.) ile kaplanmış geomembranların sızıntı lokasyonlarını, yüksek hassasiyetle belirlemek üzere geliştirilmiş jeoelektriksel bir tekniktir. Özellikle Madencilik Heap Leach projelerinde, geçirimsizlik tabakası olarak kullanılan HDPE geomembranların üst katmanına yerleştirilen çakıl tabaka sonrasında uygulanmaktadır.
NASIL ÇALIŞIR?
Geosurvey uzmanları tarafından test edilecek alanda yapılacak ön incelemede, test alanı iş planı oluşturulur. Plan doğrultusunda elektriksel kaynakların test edilecek alana geçici olarak konumlandırılması sağlanır. Test teknikerleri ASTM D7007 standardına uygun olarak yapılandırılmış akım izleme sensörleri ile test alanında hasar tespit çalışmalarına başlangıç yapar. Tespit edilen hasar noktaları proje sahibine raporla sunulur.
AVANTAJLARI NELERDİR?
Farklı hasar simülasyonlarında yapılan kontrollerde 1cm2 ebatlarındaki hasar noktalarının dahi, geomembran katmanına herhangi bir ek zarar vermeden tespit etmek mümkündür.
Çakıl, toprak, kum gibi çeşitli doğal malzemelerle kaplı geomembranların kontrolü için geliştirilmiş en pratik test yöntemidir.
Hasar noktalarının tepiti için, test edilecek alana kalıcı bir bileşen eklemeye gerek olmadan hızlı bir şekilde tespit edilir.
Yapılan araştırmalar, geosentetik malzemeler üstüne doğal malzeme (çakıl vb.) serilmesi aşamasında, geosentetik malzemelerde hasar oluşma ihtimalinin çok yüksek olduğunu göstermektedir. "Dipol Test" yöntemi ile projenizde hedeflenen geçirimsizlik fonksiyonu, çakıl serimi sonrasında da güvenle sağlanabilmektedir.
Geosentetik uygulamalarınızın test aşamalarını, yüksek tecrübeli personelimiz ve kalibrasyonlu ekipmanlarımızla sahada testlerini gerçekleştiririz.
✓ Vakum Testi: Bu yöntem ASTM D5641 standardına göre, ekstrüzyon kaynak yönteminin kullanıldığı tamirat ve güçlendirme (yama) alanlarında yapılmaktadır.
✓ Hava Basınç Testi: Bu yöntem ASTM D5820 standardına göre, bir hava kanalıyla ayrılan, birbirine paralel, çift dikişli füzyon kaynaklarının sürekliliğinin test edilmesinde kullanılmaktadır.
✓ Kaynak Mukavemet (Tansiyometre) Testi: Bu yöntem ASTM D4437 standardına göre, tamamlanmış geomembran panel kaynakları üzerinden ya da kaynak başlanmadan önce yapılan deneme kaynaklarından alınan numuneler üzerinde gerçekleştirilir. Esas amacı, kaynağı gerçekleştirecek olan otomatik makinenin kaynak başarısını test etmektir.
✓ Kullanılmakta olan tüm ekipmanların kalibrasyon işlemleri.
✓ Projeniz kapsamında tedariği yapılmış olan geosentetik malzemelerin, üretici test raporlarının kontrolü ve laboratuvar testlerinin raporlanması.
✓ Proje kapsamında devam eden teknik çalışmaların günlük kayıtları.
✓ Kalite kontrol testlerin logları ve nihai sonuç raporu.
✓ Liner Integrity testi sonrası sızdırmazlık kontrol sonuç raporu.
Sahanızda devam etmekte olan geosentetik uygulamalarını (GCL, geomembran, geotekstil, drenaj geokompoziti vb.) yüksek tecrübeli süpervizörlerimiz ile sahada sizin adınıza yönetiriz.
Geosurvey integrity test yöntemini ASTM D7877 standardına uygun olarak yapı yalıtımı alanında da uygulamaktadır. Bu yöntemle özellikle su testi yapılması mümkün olmayan bina temel-perde duvar izolasyon uygulamaları ile yüksek bina teraslarının sızdırmazlık testleri hızlı ve güvenli bir şekilde yapılabilmektedir. Integrity test yöntemi ile çimento-EPDM vb. iletken madde içeren yalıtım malzemeleri dışında kalan sentetik, bitümlü membranlar, likit, püskürtme, HFA sıcak bitüm yalıtım sistemleri ile yapılmış uygulamaların sızdırmazlık testi yapılabilmektedir. Geosurvey yukarıda tanımlanan ürün ve yapı tiplerinde yapılan tüm su yalıtım sistemleri için Ekspertiz ve Süpervizyon hizmeti de vermektedir. Hangi sistem-ürün gruplarında test yapılabileceği ile ilgili olarak lütfen uzman ekiplerimizden bilgi alınız.
Geosurvey, Tinker Rasor firmasının bölge distribütörlüğünü yapmaktadır. Satışını yapmakta olduğumuz ürünler için lütfen tıklayınız

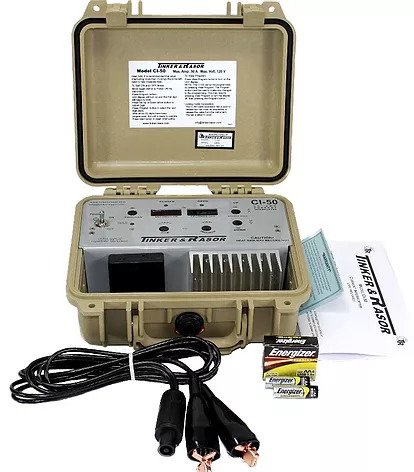

Model: CI-50
50 Amp Current Interrupter
Features
Included
Model: CI-50 CURRENT INTERRUPTER
The Panel layout is easy to operate and gives the user quick information.
Battery access is easy and a Low Battery LED light is included on the panel.
Super Bright blue circuit LEDs indicate Open or Close condition when in operation.
Large LED display is easy to read, even in direct sunlight.
The CI-50 has been recreated with all new components and circuitry. Integrated buttons, new processor chip and timing chips are all of the latest technology available today.
The CI-50 comes with a cable. One, locking connector fits into the side of the case and the other end includes two clamps. This connection is not polarity dependent.
Other new features include the inside case storage area. This area will hold all the cables that come included with the instrument and any other items you want to store here. Very convenient, as it can be secured by locking the case with the lid closed. The case can also be locked so that the lid can be opened.
The CI-50, like all other Tinker & Rasor equipment, is available from stock and ready to ship worldwide.
Model: CI-50 CURRENT INTERRUPTER
Model: CI-50 CURRENT INTERRUPTER
Specifications
TECHNICAL APPENDIX A Important Note Regarding Rectifier Spikes:
Most rectifiers experience a voltage spike when opening and closing, due to a capacitance effect in the system that can be quite large and very fast. Depending upon the magnitude and duration of the spike, the CI-50, and most other current interrupters made today, can become significantly damaged.
It is recommended that an oscilloscope be connected to a rectifier and the rectifier be manually cycled to see what type of spike may be present, prior to using an interrupter.
This step becomes especially important when the DC output of the rectifier is ≥ 50% or of the maximum current the interrupter can handle. In the case of the Quasar, which is a 100 Amp max instrument, a rectifier with an output greater than 24 amps should be investigated with an oscilloscope.
The Magnitude and duration of the voltage spike is expressed in the graph below. The green area of the graph is 0 – 750 volts and 0 – 2 milliseconds (0.002s) of time. The red area shows higher voltages and longer durations which can damage the instrument.
If a rectifier is found to have a voltage spike in the red area of the graph, it is not suggested that the current interrupter be used if the current to be interrupted is greater than or equal to 50% of the max specified current of the instrument.
Model: CI-50 CURRENT INTERRUPTER
Parts & Accessories
